分层设计

对明细层（dwd）、维表（dim）、汇总层（dws）、应用层（ads）进行分层配置，制定【表名规则】、【物理化配置】等。

明细层（dwd）设计

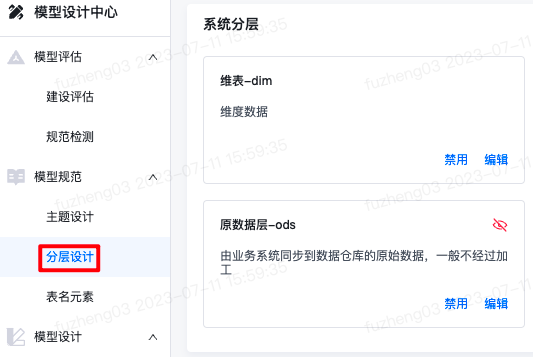

步骤一：在维度建模（原模型设计中心）页面，选择【模型规范】-【分层设计】。

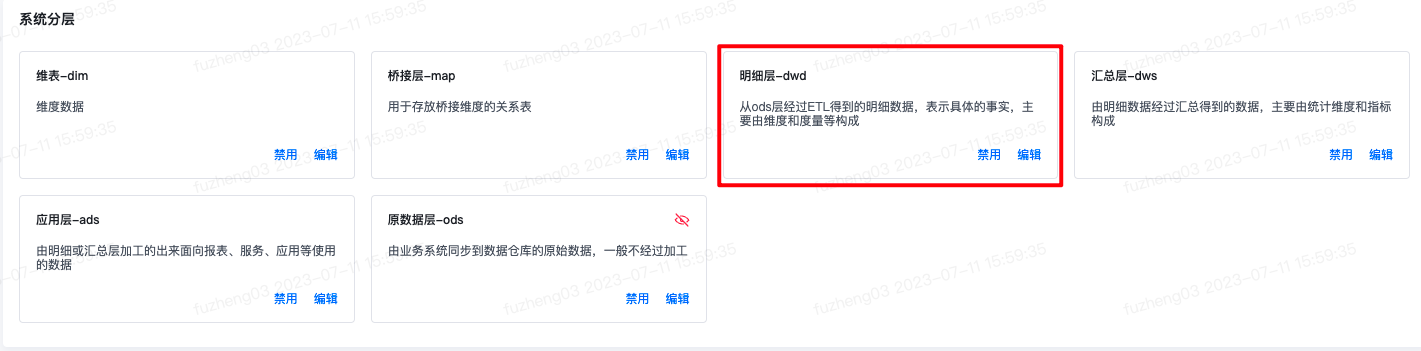

步骤二：在系统分层中，点击【明细层-dwd】卡片进入编辑页面。

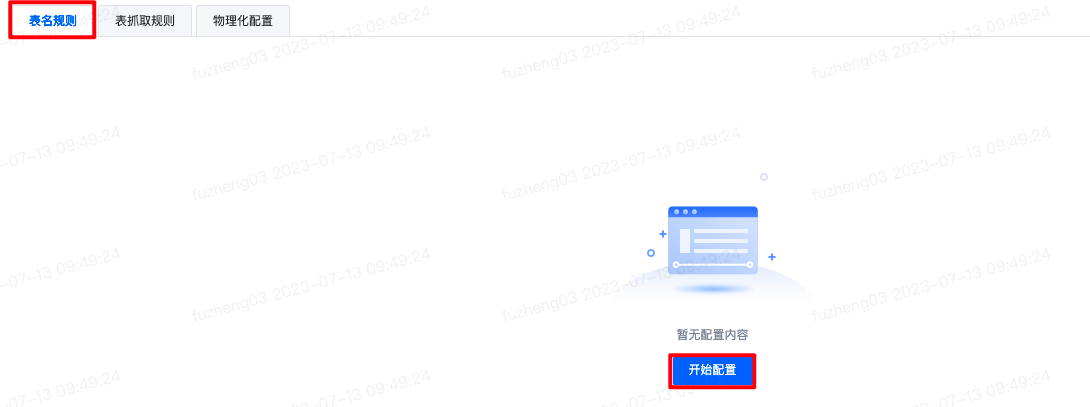

步骤三：选择【表名规则】页签，点击“开始配置”按钮进行配置。

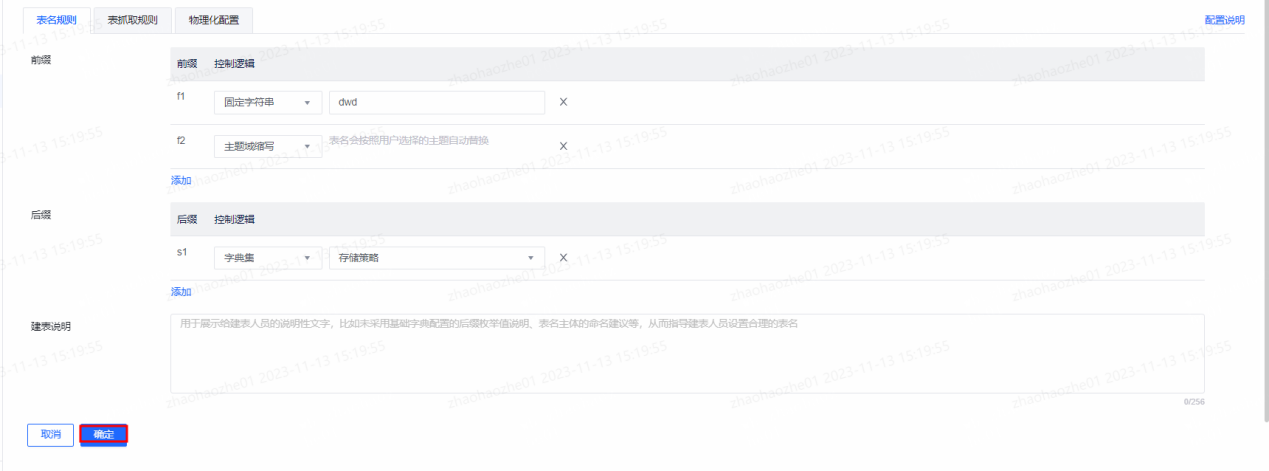

步骤四：选择【表名规则】页签，点击“开始配置”按钮进行配置，dwd层命名规范【dwd_主题域缩写_表名_存储策略】，配置完成后点击“确定”。

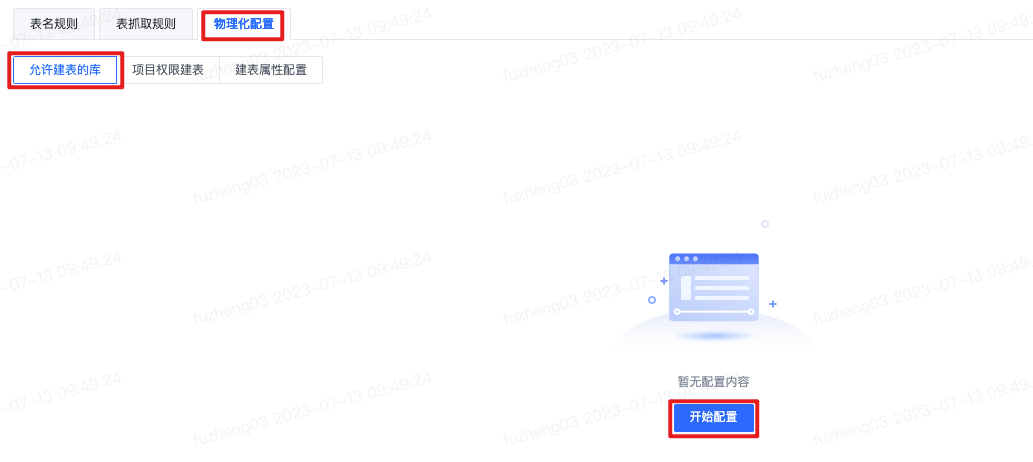

步骤五：选择【物理化配置】页签，选择【允许建表的库】，点击“开始配置”按钮进行配置。

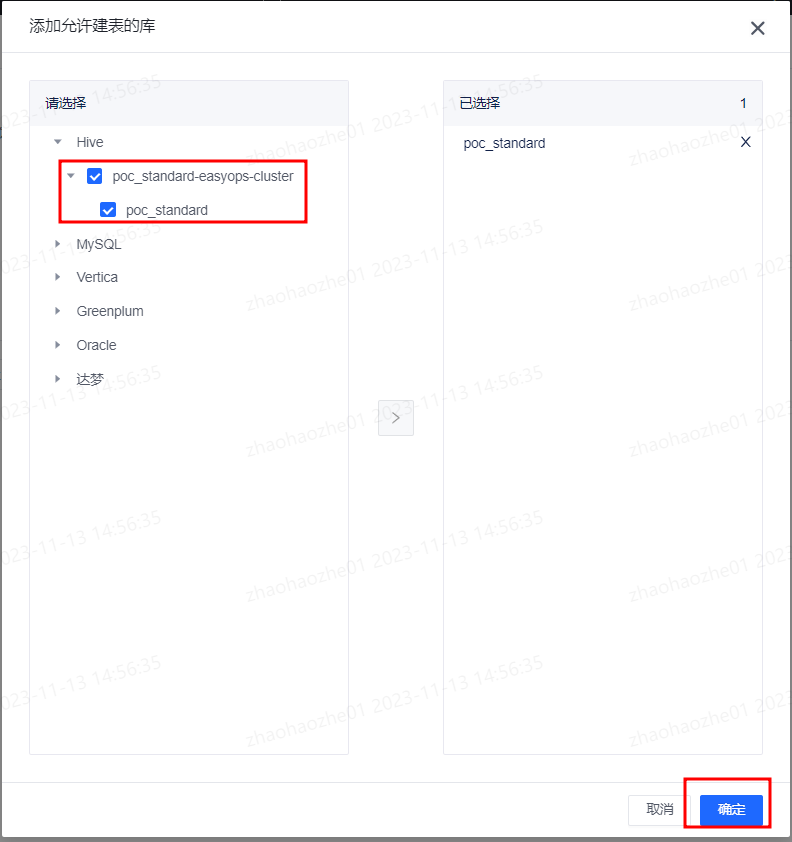

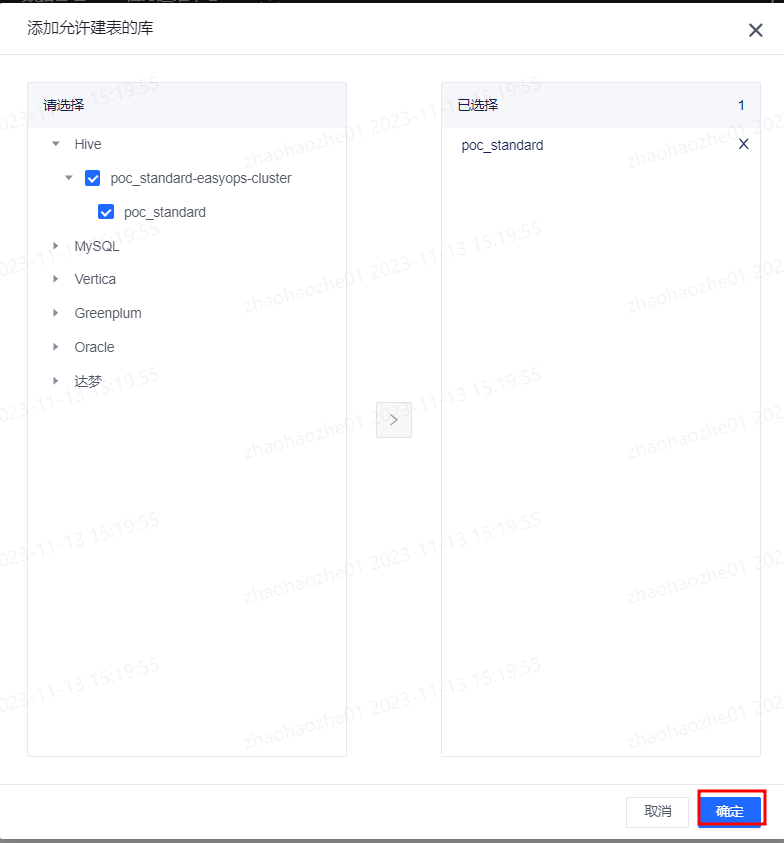

步骤六：在【添加允许建表的库】中选择需要添加的库移到右侧栏中，点击“确定”。

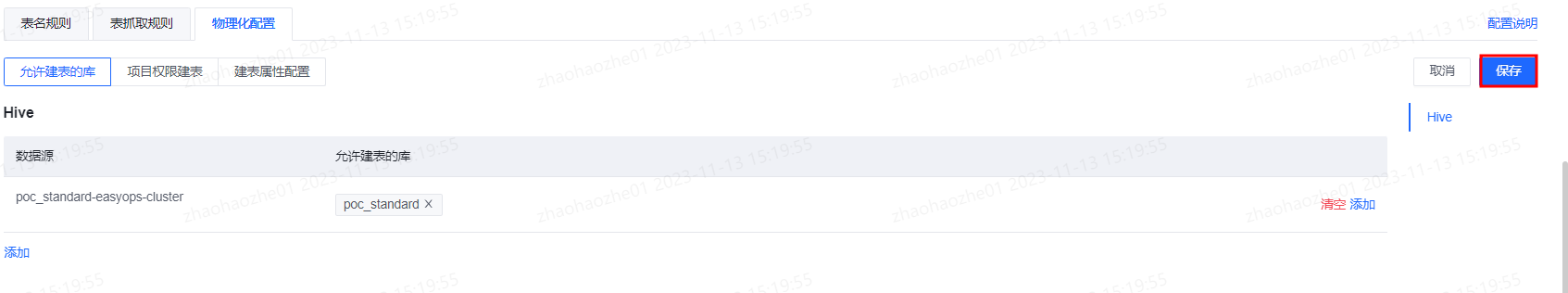

步骤七：点击“保存”按钮，完成配置。


维表（dim）设计

步骤一：在模型设计中心页面，选择【模型规范】-【分层设计】。

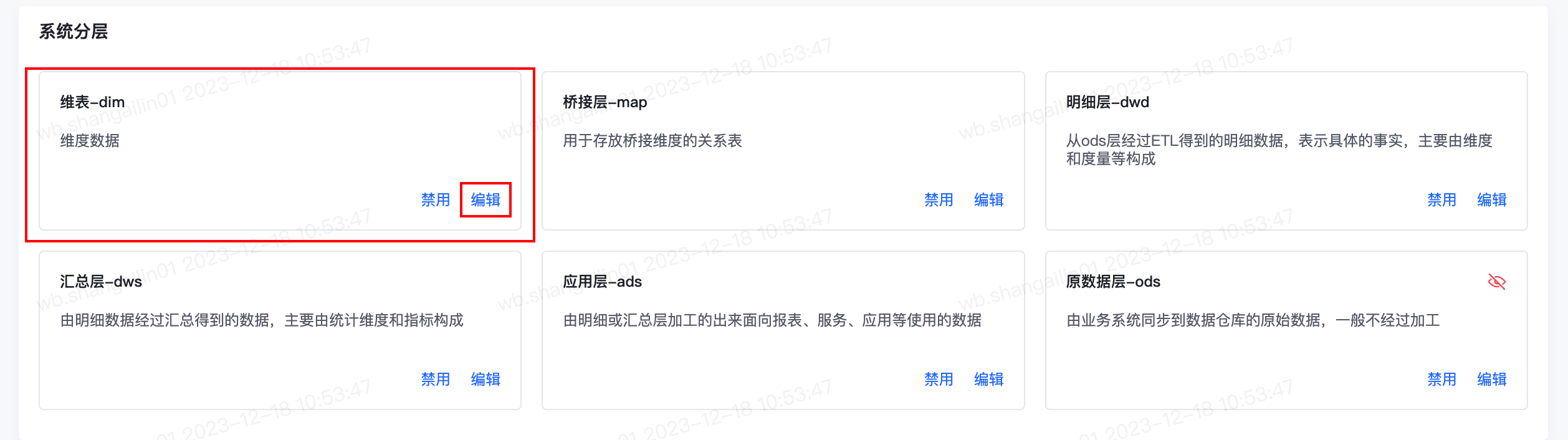

步骤二：在系统分层中，点击【维表-dim】卡片进入编辑页面。


步骤三：选择【表名规则】页签，点击“开始配置”按钮进行配置。

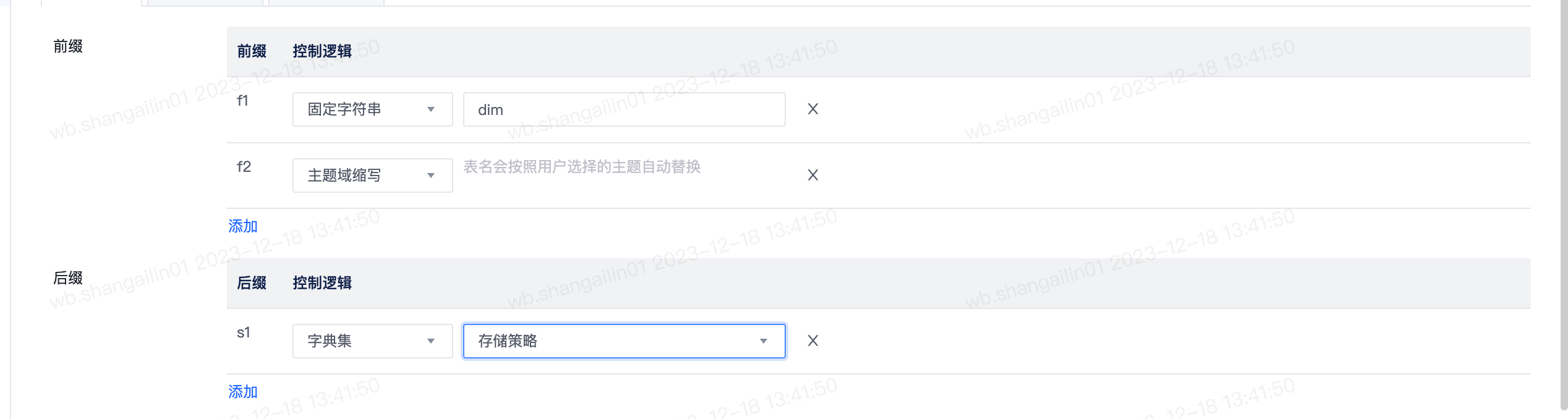

步骤四：选择【表名规则】页签，点击“开始配置”按钮进行配置，dim层命名规范【dim_主题域缩写_表名_存储策略】，配置完成后点击“确定”。


步骤五：选择【物理化配置】页签，选择【允许建表的库】，点击“开始配置”按钮进行配置。

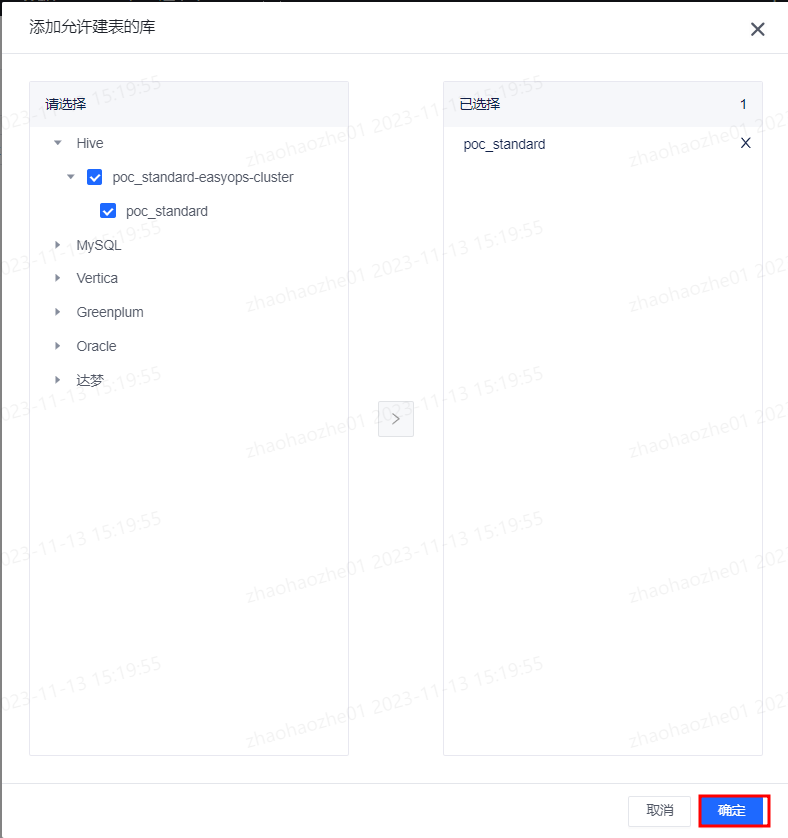

步骤六：在【添加允许建表的库】中选择需要添加的库移到右侧栏中，点击“确定”。

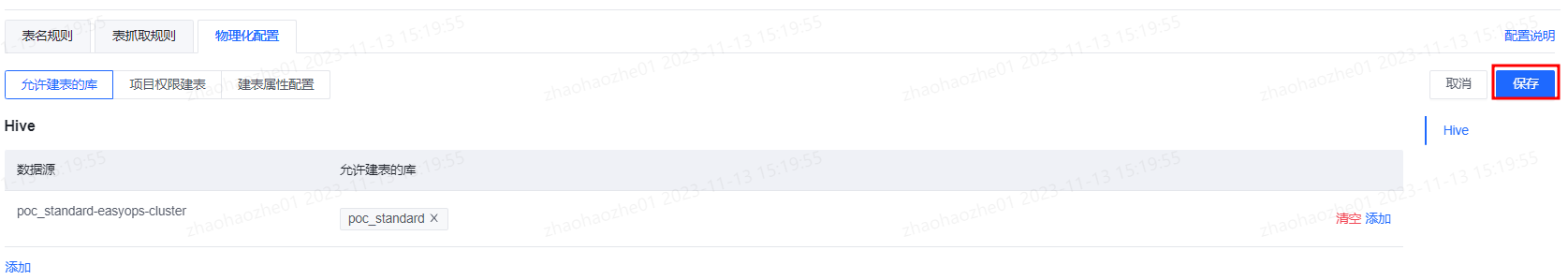

步骤七：点击“保存”按钮，完成配置。


汇总层（dws）设计

步骤一：在模型设计中心页面，选择【模型规范】-【分层设计】。

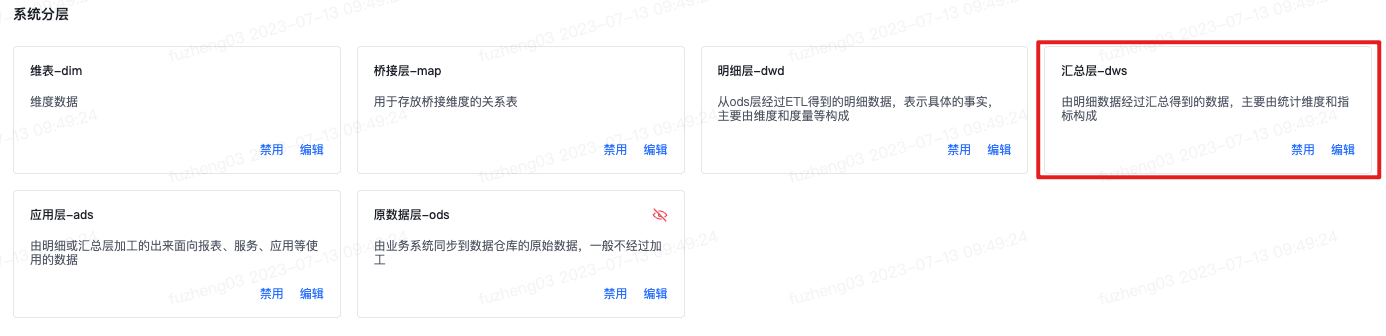

步骤二：在系统分层中，点击【汇总层-dws】卡片进入编辑页面。


步骤三：选择【表名规则】页签，点击“开始配置”按钮进行配置。

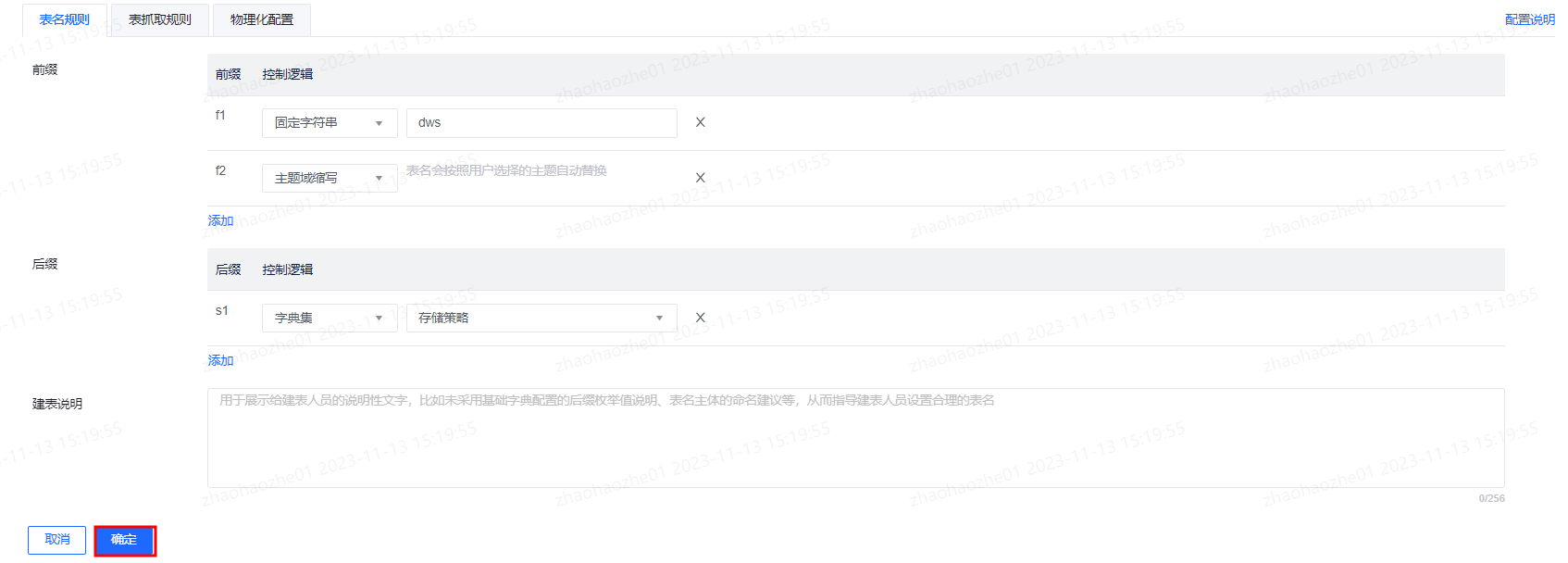

步骤四：选择【表名规则】页签，点击“开始配置”按钮进行配置，dws层命名规范【dws_主题域缩写_表名_存储策略】，配置完成后点击“确定”。


步骤五：选择【物理化配置】页签，选择【允许建表的库】，点击“开始配置”按钮进行配置。


步骤六：在【添加允许建表的库】中选择需要添加的库移到右侧栏中，点击“确定”。


步骤七：点击“保存”按钮，完成配置。


应用层（ads）设计

步骤一：在模型设计中心页面，选择【模型规范】-【分层设计】。

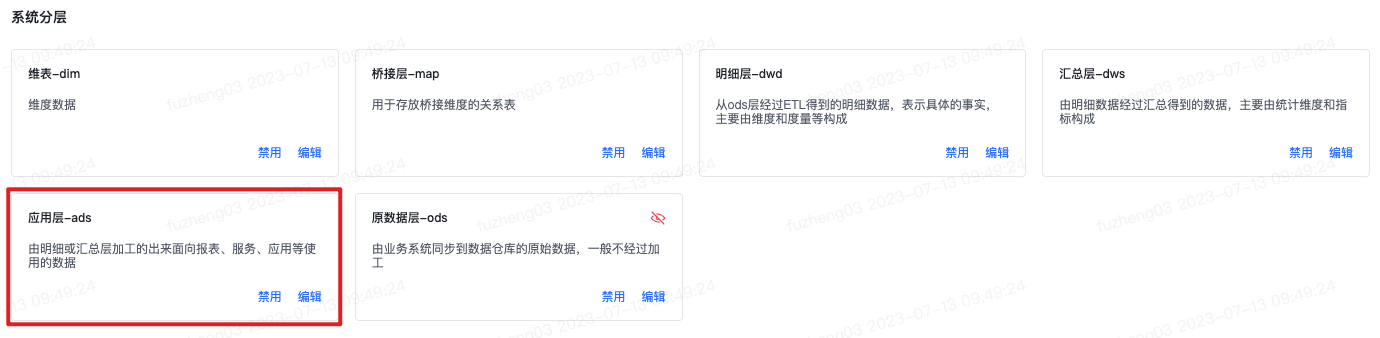

步骤二：在系统分层中，点击【应用层-ads】卡片进入编辑页面。


步骤三：选择【表名规则】页签，点击“开始配置”按钮进行配置。


步骤四：选择【表名规则】页签，点击“开始配置”按钮进行配置，ads层命名规范【ads_主题域缩写_表名_存储策略】，配置完成后点击“确定”。


步骤五：选择【物理化配置】页签，选择【允许建表的库】，点击“开始配置”按钮进行配置。


步骤六：在【添加允许建表的库】中选择需要添加的库移到右侧栏中，点击“确定”。


步骤七：点击“保存”按钮，完成配置。
